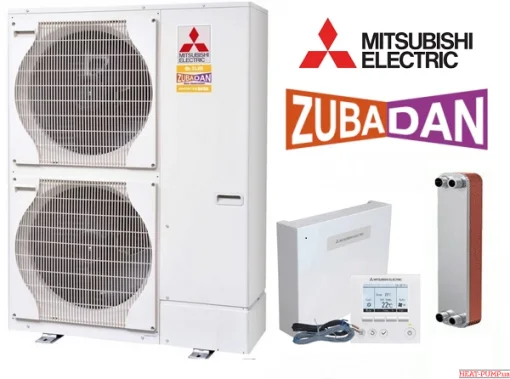

PUHZ-SHW140YHA / SWEP B25Х50 / PAC IF033B-E

Характеристики

Тип: Тепловий Насос
Серія: PUHZ ( Zubadan Inverter )
Потужність нагріву (ном): 14 кВт
Потужність охолодження (ном): 12,5 кВт
Споживанння нагрів (ном): 3,32 кВт
0 грн

puhz-shw



ecodan-logo


  Адаптований до всіх типів потреб споживача

mitsubishi_5_6_8_5_11_14kw

  Система забезпечує велику свободу та численні конфігурації, які пристосовуються до потреб кожної системи, чи то для нових будинків, чи для реконструкції існуючих будівель.

logo_r32

logo_melcloud simbolos-largos-etiqueta-energetica simbolos-100hidraulico simbolos-largos-60graus simbolos-largos-ecodan








Теплові насоси мають ряд переваг, які роблять їх привабливим вибором для опалення та гарячого водопостачання:

1.     Висока економічність: Теплові насоси зазвичай виробляють близько 3-5 кВт теплової енергії, використовуючи всього 1 кВт електричної енергії.

2.     Екологічність: Теплові насоси є екологічно чистими, оскільки вони не виділяють в атмосферу жодних шкідливих викидів.

3.     Безпека: Теплові насоси є безпечними, оскільки вони не використовують відкритого полум’я та не вимагають постачання палива.

4.     Комфорт: Теплові насоси забезпечують високий комфорт у будинку за будь-якої температури довкілля, з можливістю точного налаштування і підтримання клімату в будинку.

5.     Мінімальні потокові витрати: Теплові насоси мають мінімальні потокові витрати на опалення та гаряче водопостачання.

6.     Автоматизація: Система теплового насоса повністю автоматизована і не потребує рідкого або газоподібного палива, крім підключення до електричної мережі.

7.     Тиха робота: Теплові насоси працюють майже безшумно.

8.     Універсальність: В зимовий час теплові насоси працюють на опалення, а в літній – на вентиляцію та охолодження.

Ці переваги роблять теплові насоси ефективним та екологічно чистим вибором для опалення та гарячого водопостачання.



Модель зовнішнього блоку ZUBADAN Inverter (PUHZ-SHW)

PUHZ-SHW80VAA
PUHZ-SHW80YAA

PUHZ-SHW112VAA
PUHZ-SHW112YAA

PUHZ-SHW140YHAR5 PUHZ-SHW230YKA2
Живлення 1 ф, 220 В, 50 Гц / 3 ф, 380 В, 50 Гц 1 ф, 220 В, 50 Гц / 3 ф, 380 В, 50 Гц 3 фазы, 380 В, 50 Гц
Опалення, гаряча вода  Номінальна витрата води л/хв 22,9 32,1 40,1 65,9
 Повітря7 / вода35  Продуктивність кВт 8,0 11,2 14,0 23,0
 Енергоефективність (COP) 4,65 4,46 4,22 3,65
 Енергоспоживання кВт 1,72 2,51 3,32 6,31
 Повітря2 / вода35  Продуктивність кВт 8,0 11,2 14,0 23,0
 Енергоефективність (COP) 3,55 3,22 2,96 2,37
 Енергоспоживання кВт 2,25 3,48 4,73 9,69
 Рівень звукового тиску дБ(А) 45 47 52 59
 Рівень звукової потужності дБ(А) 59 60 70
 Макс. Пряма температура води °C 60
 Діапазон температур зворотної води °C +5 ~ +59 +5 ~ +59 +10 ~ +59
 Гарантований діапазон зовнішніх температур –28 ~ +35°C — ГВП, –28 ~ +21°C —опалення (мін. темп. PUHZ-SHW230 — –25°C)
Охолодження  Номінальна витрата води л/хв 20,4 28,7 35,8 57,3
 Повітря7 / вода35  Продуктивність кВт 7,1 10,0 12,5 20,0
 Енергоефективність (EER) 3,31 2,83 2,17 2,22
 Енергоспоживання кВт 2,15 3,53 5,76 9,01
 Повітря2 / вода35  Продуктивність кВт 7,1 10,0 12,5 20,0
 Енергоефективність (EER) 4,52 4,74 4,26 3,55
 Енергоспоживання кВт 1,57 2,11 2,93 5,64
 Рівень звукового тиску дБ(А) 48 49 51 58
 Мін. Пряма температура води °C 5
 Діапазон температур зворотної води °C +8 ~ +28
 Гарантований діапазон зовнішніх температур –5 ~ +46°C (–15 ~ +46°C — з вітрозахисною панеллю)
 Автоматичний вимикач А 25 / 16 32 / 16 16 32
 Максимальний робочий струм А 22 / 13 28 / 13 13 25
 Розміри Ш×Г×В мм 1050 × 480 × 1020 1050 × 480 × 1020 950 × 330 (+30) × 1350 1050 × 330 (+30) × 1338
 Вага кг 116 / 128 116 / 128 134 148
 Заводська заправка холодоагентом R410A кг 4,6 4,6 5,5 7,1
 Діаметр фреонового дроту  Рідина мм (дюйм) 9,52 (3/8) 12,7 (1/2)
 Газ 15,88 (5/8) 25,4 (1)
 Довжина трубопроводу холодоагенту м 2~75 2~80
 Макс. перепад висот м 30 30
 Зовнішній теплообмінник
 Фреон-Вода
 Марка ACH70-40 или ACH-70X-50H (G67,H34,H21)B (Alfa Laval) ACH70-70
 Кіл-ть шт. 1 1 1 1
 Витрата води л/хв 10,2 ~ 22,9 14,4 ~ 32,1 17,9 ~ 40,1 28,7 ~ 65,9
 Мінімальний об'єм води в контурі л 60 80 100 160
 Завод (країна) MITSUBISHI ELECTRIC AIR CONDITIONING SYSTEMS EUROPE LTD. (Великобритания) *1





88060506_298913848444 655710962



PAC-IF033B-E

Контролер температури подачі PAC-IF033B-E дозволяє інтегрувати інвертор потужності та зовнішні пристрої Zubadan в існуючі та індивідуальні системи опалення. Кабельний пульт дистанційного керування PAR-W21MAA з багатомовним дисплеєм входять у комплект поставки. Криві нагріву, температура подачі води та режими роботи регулюються. PAC-IF033B-E має керування насосом, перемикання між опаленням і нагріванням води для побутових потреб (пріоритетне перемикання) і можливість підключення монітора потоку безпосередньо до друкованої плати.



Технічні дані:

Використання як: регулятор температури подачі

Вхідний сигнал: 4-20 мА, 0-10 В, 1-5 В

Зовні керовані рівні потужності: внутрішній контроль потужності

Специфікація зовнішнього заданого значення: так

Режими роботи

Опалення/охолодження: так

Опалення по зовнішній температурі: є

Захист від замерзання: є

Вода побутова: є

Фіксована температура подачі: є

Розміри з корпусом ширина/глибина/висота: 336/69/278 мм

Живлення: 220-240, 1, 50 (В, фаза, Гц)

znimok_ekrana_2023-12-27_131739.



ОПЦІЇ (АКСЕСУАРИ)

   Найменування Опис
1  PAC-SJ95MA-E Конвертер для підключення до сигнальної лінії Сіті Мульти M-NET
2  PAC-SK52ST Діагностичний прилад
3  PAC-SG59SG-E Решітка для зміни напрямку викиду повітря PUHZ-SHW140 (потрібно 2 шт.)
4  PAC-SH96SG-E Решітка для зміни напрямку викиду повітря PUHZ-SHW230YKA (потрібно 2 шт.)
5  PAC-SH63AG-E Панель захисту від вітру: охолодження до –15 °C PUHZ-SHW140 (потрібно 2 шт.)
6  PAC-SH95AG-E Панель захисту від вітру: охолодження до –15 °C PUHZ-SHW230 (потрібно 2 шт.)
7  PAC-SG64DP-E Дренажний піддон PUHZ-SHW140
8  PAC-SH97DP-E Дренажний піддон PUHZ-SHW230
9  PAC-SG61DS-E Дренажний штуцер
10  PAC-SE60RA-E Роз’єм для підключення електричного нагрівача піддону зовнішнього блока (моделі PUHZ-SHW140/230)
11  MSDD-50TR-E Розгалужувач для мультисистеми 50:50 (PUHZ-SHW140)
12  PAC-SG75RJ-E Перехідник 15,88 — 19,05
13  PAC-IF012B-E
 PAC-IF013B-E
Контролер компресорно-конденсаторних агрегатів для секцій охолодження і нагрівання припливних установок і центральних кондиціонерів
14  PAC-IF032B-E Контролер компресорно-конденсаторних агрегатів для систем нагрівання та охолодження води
15  PAC-IF061B-E Контролер компресорно-конденсаторних агрегатів для систем нагрівання та охолодження води
16  PAC-SC36NA-E Відповідна частина роз’єму та 3 м кабелю для підключення зовнішніх ланцюгів обмеження шуму та продуктивності
17  PAC-SG82DR-E Фільтр-осушувач: діаметр 3/8



Тип
Тепловий Насос
Серія
PUHZ ( Zubadan Inverter )
Потужність нагріву (ном):
14 кВт
Потужність охолодження (ном):
12,5 кВт
Споживанння нагрів (ном)
3,32 кВт
Споживання охол (ном):
2,93 кВт
Робочий діапазон охолодження (°C)
-15 ~ 46 °C
Робочий діапазон нагрів (°C)
-28 ~ +21°C
Живлення (фаза/частота/напруга):
3~/50/380-400
Габарити зовнішнього блоку, мм
1350 × 950 × 330 В х Ш х Г (мм)
Вага, кг зовнішнього блоку
134 кг
EER (холодильна ефективність):
2,17
COP (коефіцієнт трансф. нагріву):
4,22
Рівень шуму дБ ( Ном. ):
52 дБ
Холодоагент:
410А
Гарантія, міс
36 місяців

Документація

PAC-IF032B-E_RU
